바슬러 ACE2 시리즈 I/O 결선 방식

바슬러 ACE2 시리즈는 ACE Classic 과는 다르게 GPIO 라인이 추가되었고 OPTO OUTPUT라인이 GPIO I/O로 변경되었다

해당하는 모델은 : ACE2 Basic,  ACE2 Pro



후면 커넥터

핀맵



카메라의 전원은 12V 인가

카메라 전원부



Opto-Coupled I/O Input Line은 24V까지 가능

GPIO INPUT LINE은 5V 까지~~

주로 사용하는 방법

다른 방법



GPIO Output Line으로 사용 시, 24V까지 가능



아래 그림과 같이 Output 받고자 하는 전압을 같은 라인에 인가시켜줘야한다 허용전류는 50mA가 넘지않도록 저항을 연결해준다. 카메라가 데미지를 받을 수 있다

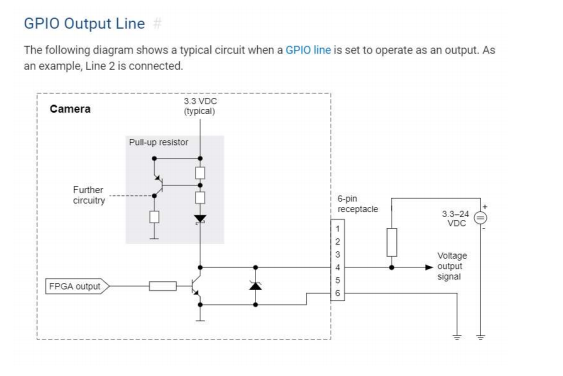

Line 2 출력 배선도

간략히 그림

실제 배선된 모습(출력부)
